Gratowanie

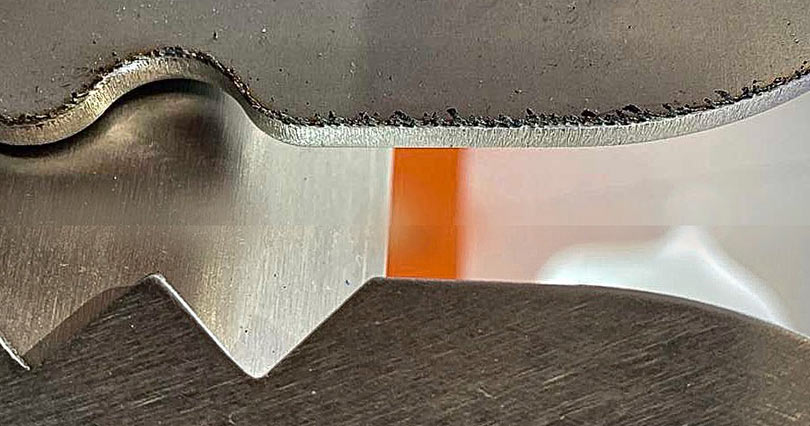

Jak usunąć ostre krawędzie blach

Gratowanie jest to proces, podczas którego usuwana jest ostra pozostałość z krawedzi detalu, zwana gratem lub zadziorem, pojawiająca się w czasie różnego rodzaju obróbki.

Podczas produkcji nie można uniknąć powstawania ostrych krawędzi i innych niedoskonałości. Są to w dużej mierze produkty uboczne cięcia laserowego, cięcia strumieniem wody, wykrawania, wypalania plazmą czy gazem. Utrudniają one kolejne procesy produkcji. Jest to również warunek wstępny dla innych procesów, nie wspominajac o bezpieczeństwie i estetycę.


Korzyści gratowania to:

  1. Minimalizowanie ryzyka urazu:
    - Dla pracowników podczas transportu i montażu części
    - Podczas użytkowania i/lub naprawy produktu
  2. Poprawa jakości powierzchni dla kolejnych procesów(np. malowanie proszkowe czy cynkowanie).
  3. Zgodność z normami
  4. Poprawa estetyki wyrobów

Metody gratowania:

  • Obróbka ręczna: ręczne gratowanie jest najbardziej powszechną i ekonomiczną metodą gratowania. W przypadku ręcznego gratowania doświadczeni technicy szlifują lub polerują zadziory z metalowych elementów za pomocą prostych narzędzi np. szlifierek kątowych. Chociaż proces ten jest łatwy, wymaga dużo czasu. Wyniki pracy w tej formie obrabiania nie będą w 100% powtarzalne, ponieważ zawsze zależą od doświadczenia i formy pracownika. Metoda ta stosuje się głównie w produkci jednostkowej.
  • Obróbka maszynowa: wykorzystuje maszynę do szlifowania i gratowania zadziorów. Ta metoda jest droższa, ale znacznie wydajniejsza niż ręczne gratowanie, staje się ona coraz bardziej popularna. Zdecydowanie przewyższa tutaj aspekt bezpieczeństwa, oszczędność czasu i kosztów.
  • Gratowanie elektrochemiczne: Gratowanie elektrochemiczne wykorzystuje roztwór soli lub glikolu do przewodzenia energii przez grat. Energia elektrochemiczna usuwa zadziory, pozostawiając otaczający metal nienaruszony. Ten proces jest najbardziej przydatny do pracy z niezwykle trudnymi metalami, docierania do trudnych obszarów lub zapewniania wysokiej precyzji w usuwaniu zadziorów.
  • Gratowanie termiczne: które wykorzystuje palne gazy do wytwarzania energii cieplnej i wypalania zadziorów z metalu. Proces ten jest idealny do usuwania najtrudniej dostępnych zadziorów, na przykład w pęknięciach lub szczelinach, lub do usuwania zadziorów na wielu powierzchniach jednocześnie.
  • Obróbka wibrościerna: powyższe metody gratowania moga nie spełniać wymogów w przypadku bardziej miękkich metalowych części, w tym przypadku wykorzystuje się omawianą obróbkę wibrościerną, która idealnie usunie ostre pozostałości czy zaokragli krawędzie. Metoda ta polega na umieszczeniu detalu w obracającej się beczce wraz z różnego rodzaju materiałami ściernymi lub płynami. Elementy będą szlifowane ponieważ maszyna porusza się z dużą prędkością.

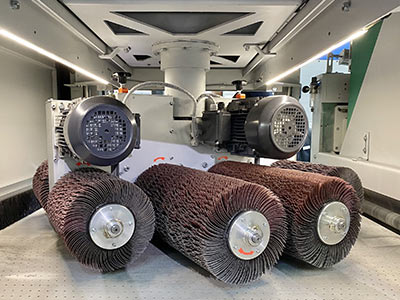

Gratowarka LOEWER RotoMaster

Obróbka maszynowa wykorzystuje maszynę do szlifowania i gratowania zadziorów. Ta metoda jest droższa, ale znacznie wydajniejsza niż ręczne gratowanie, staje się ona coraz bardziej popularna.

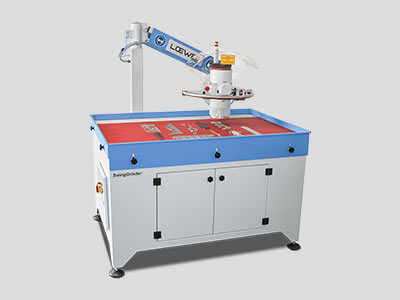

LOEWER SwingGrinder

Istnieje również opcja maszyny półautomatycznej, który wypełnia lukę pomiędzy pracochłonnym ręcznym gratowaniem a drogimi automatycznymi szlifierkami szerokotaśmowymi. np. SWING GRINDER firmy Loewer.


Producenci gratowarek szerokotaśmowych oferują różne konfiguracje maszyn zbudowanych z modułów/agregatów. Mogą one mieć postać pasów, dysków, walców czy segmentów.

Główni producenci szliferek szerokotaśmowych na polskim rynku to: Costa, Ernst, Fladder, Lissmac, Loewer, Madora, NS Máquinas, Q-Fin, RWT, Timesavers, Weber


Etapy gratowania

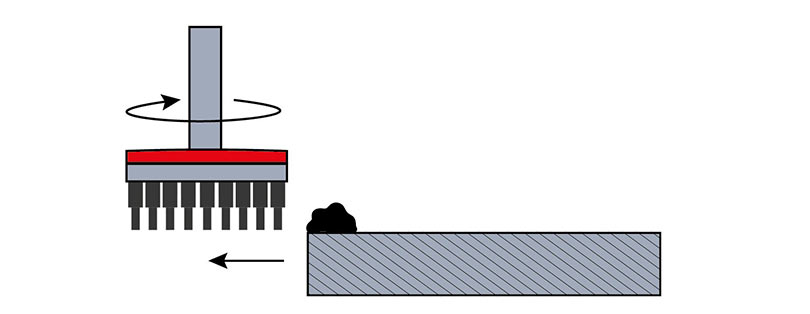

Usuwanie żużla

Podczas cięcia plazmą i gazem często dochodzi do topienia się materiału, a po stronie strumienia pojawia się stopiony metal, tak zwany żużel, którego usunięcie jest niezbędne do dalszej obróbki.

Powszechnie stosowane ręczne metody usuwania żużla to skuwanie za pomocą młota i dłuta lub szlifowanie za pomocą szlifierki kątowej. Nadmiar przywartego materiału można usunąć poprzez szlifowanie miękkim walcem kontaktowym. Jednak najbardziej skuteczną metodą odbijania żużla jest obróbka mechaniczna z zastosowaniem dysków zbudowanych z młoteczków. Młoteczki te odbijają pozostały żużel z detali nie dotykając ich powierzchni. Ten proces znajduję zastosowanie przed szlifowaniem wstepnym.

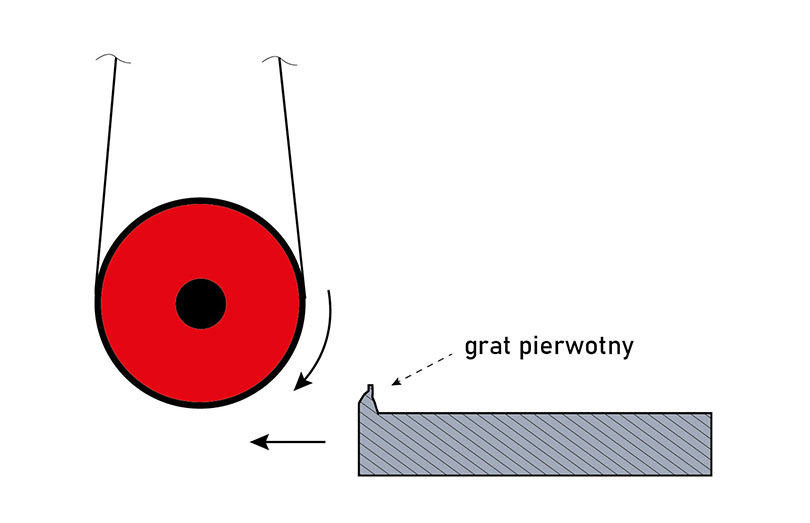

Szlifowanie wstępne i gratowanie

Grat lub też grat pierwotny to nagromadzenie się materiału na obrabianych detalach, które wystają ponad ich krawędzie i powierzchnie. Szlifowanie wstępne z reguły usunie grat pierwotny, odpryski, nierówności i/lub pozostałe warstwy zgorzeliny przygotowując detal do kolejnego etapu obróbki.

Główną wadą szlifowania wstępnego jest to, że chociaż doskonale radzą sobie z usuwaniem zadziorów pionowych, mają tendencję do toczenia nadmiaru materiału po krawędziach przedmiotu obrabianego w celu utworzenia zadziorów bocznych czyli tzw. grat wtórny. Przy usuwaniu gratu podstawowego kładzie się nacisk na jak największą redukcję powstawania gratu wtórnego, ma to na celu zwiększenie jakości i efektywości obróbki detali oraz ochronę i wydłużenie żywotności narzędzi służących do usuwania gratu wtórnego i zakraglenia krawędzi.

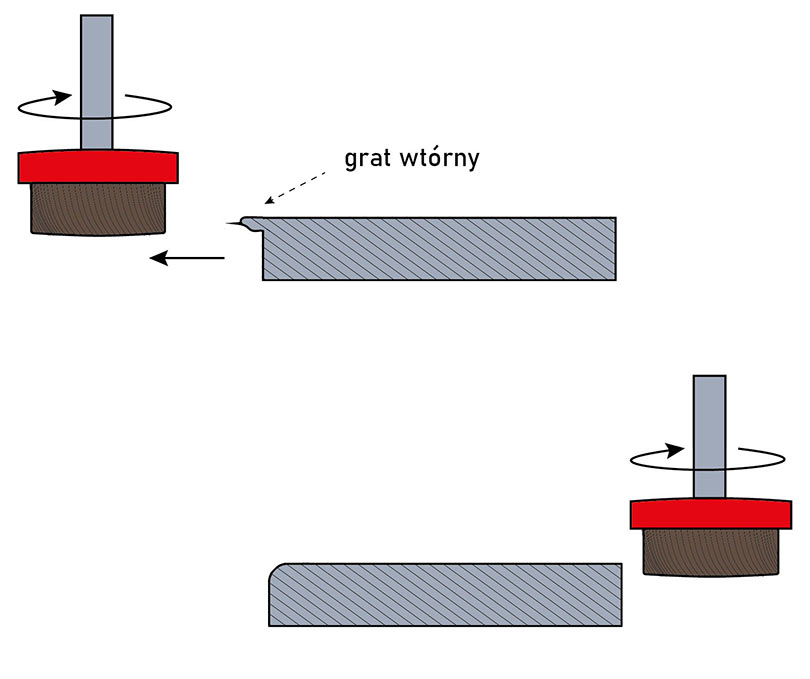

Gratowanie i zaokrąglanie

Podczas tego procesu następuje usunięcie pozostałego gratu pierwotnego oraz gratu wtórnego, a także zaokrąglenie krawędzi. Aby stworzyć warunki do kolejnych kroków obróbki (malowanie proszkowe, lakierowanie, itd.) oraz wykluczyć niebezpieczeństwo zranienia ostrymi krawędziami, usuwanie gratu łączy się często z zaokrąglaniem krawędzi. Promień zaokrąglenia sięga od dziesiątych części milimetra do ponad dwóch milimetrów.

Gratowanie i zaokrąglanie krawędzi wykonuje się za pomocą elastycznych narzędzi ściernych umożliwiających dobre dopasowanie do wewnętrznych i zewnętrznych konturów blach oraz do otworów i wycięć. Dlatego w urządzeniach ręcznych oraz maszynach do szlifowania i gratowania stosuje się odpowiednie tarcze szlifierskie, walce, dyski, segmenty czy szczotki. Maszyny do gratowania wyposażone są również w system głowic planetarnych lub agregaty oscylacyjne służące do równomiernej obróbki krawędzi.


Szlifowanie wykańczające

Ten etap procesu ma na celu zeszlifowanie śladów porysowania oraz stworzenie powierzchni o estetycznym wyglądzie. Krok ten pozwala na osiągnięcie określonych struktur szlifu na powierzchni blachy.


Korzyści gratowania z użyciem szlifierek szerokotaśmowych

  1. Zwiększenie bezpieczeństwa: Korzystanie z maszyny do gratowania sprawi, że proces będzie bezpieczniejszy od początku do końca. Dla operatorów automatyzacja eliminuje potrzebę przebywania w strefie pracy i minimalizuje ryzyko urazów związanych z powtarzalnym ruchem. Elementy pozbawione ostrych pozostałości są również bezpieczniejsze w obsłudze po ich wykończeniu.
  2. Poprawa spójności: Automatyzacja procesu oznacza, że jakość nie będzie się różnić między operatorami i ograniczy ilość poprawek, które musi się wykonać.
  3. Wyższa jakość wykończenia: gratowanie elementów za pomocą maszyn poprawia ostateczną jakość produktu.

Viktor Puček - KPL Trading sp. z o.o.

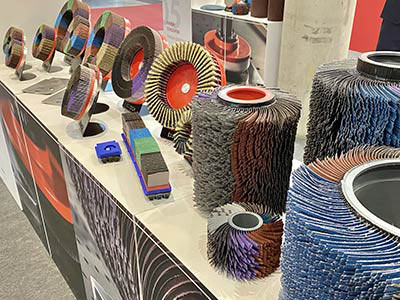

Dyski i walce do gratowania

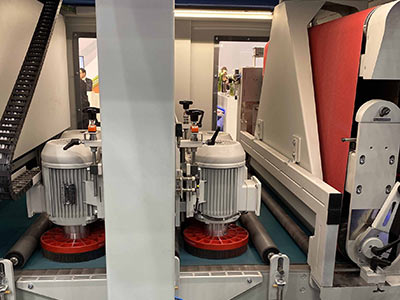

Szlifierka szerokotaśmowa - RWT Steelline
